高圧鉄塔電飾セット

■製品について
・スケールモデル品の鉄塔に航空障害灯を再現するための電飾セット品です。
・はんだ作業をせずとも電源に接続するだけでLEDが光ります。
・本製品1セットにて鉄塔1基分の電飾が可能です。

■製品仕様について
・点灯仕様等には種類がございます。お好みのものを選択して下さい。

①赤色　点滅１灯　・赤色点灯２灯 仕様
・鉄塔上部に配置された航空障害灯が赤色に点滅します。鉄塔中部は赤色で常点灯です。

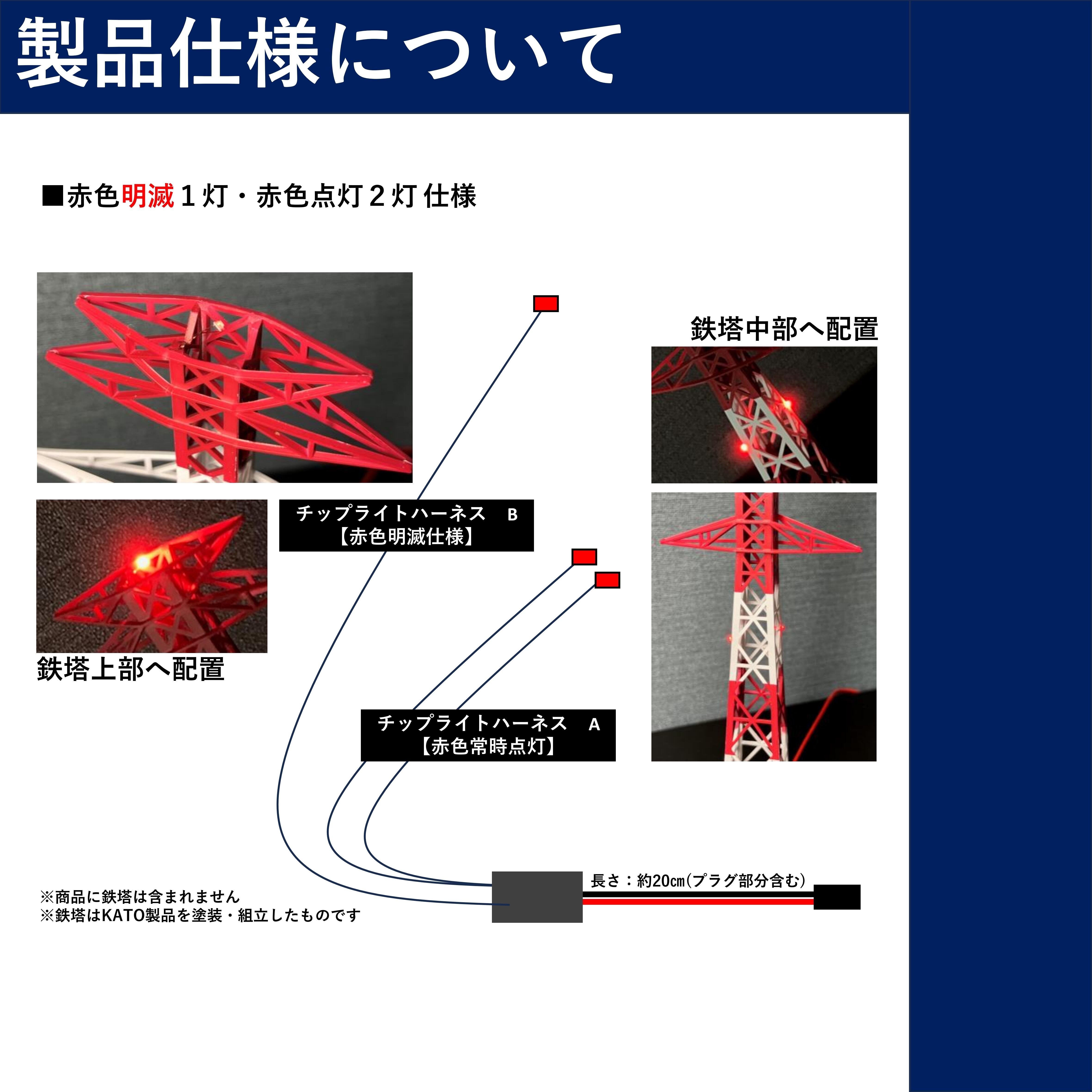

②赤色【明滅１灯】・赤色点灯２灯 仕様
・鉄塔上部に配置された航空障害灯が赤色に「明滅」します。鉄塔中部は赤色で常点灯です。

③白色フラッシュ１灯・白色点灯２灯 仕様
・鉄塔上部に配置された航空障害灯が白色にフラッシュします。鉄塔中部は白色で常点灯です。

④K社製の高圧鉄塔とT社製の送電鉄塔は，高さ寸法に差異がございます。組み込みたい鉄塔の製造元をご確認し，仕様を選択して下さい。

■製品構成について
＜チップライトハーネスA＞
※計2個が基板にはんだ付けされています。
・LEDサイズ：1.6×0.8mm
・LED発光色：仕様にて変更されます
・ポリウレタン線太さ：0.14mm
・ポリウレタン線長さ：仕様にて変更されます
・順電圧：3V‐3.2V(白・緑・青・電球色)
・順電圧：2V‐2.2V(赤・黄・黄緑色)
・順電圧：3V‐3.4V(桃色)
・順電流(MAX)：20mA(各色共通)

＜チップライトハーネスB＞
※計1個が基板にはんだ付けされています。
・LEDサイズ：1.6×0.8mm
・LED発光色：仕様にて変更されます
・ポリウレタン線太さ：0.14mm
・ポリウレタン線長さ：仕様にて変更されます
・順電圧：3V‐3.2V(白・緑・青・電球色)
・順電圧：2V‐2.2V(赤・黄・黄緑色)
・順電圧：3V‐3.4V(桃色)
・順電流(MAX)：20mA(各色共通)

＜LEDコントローラ基板(共通)＞

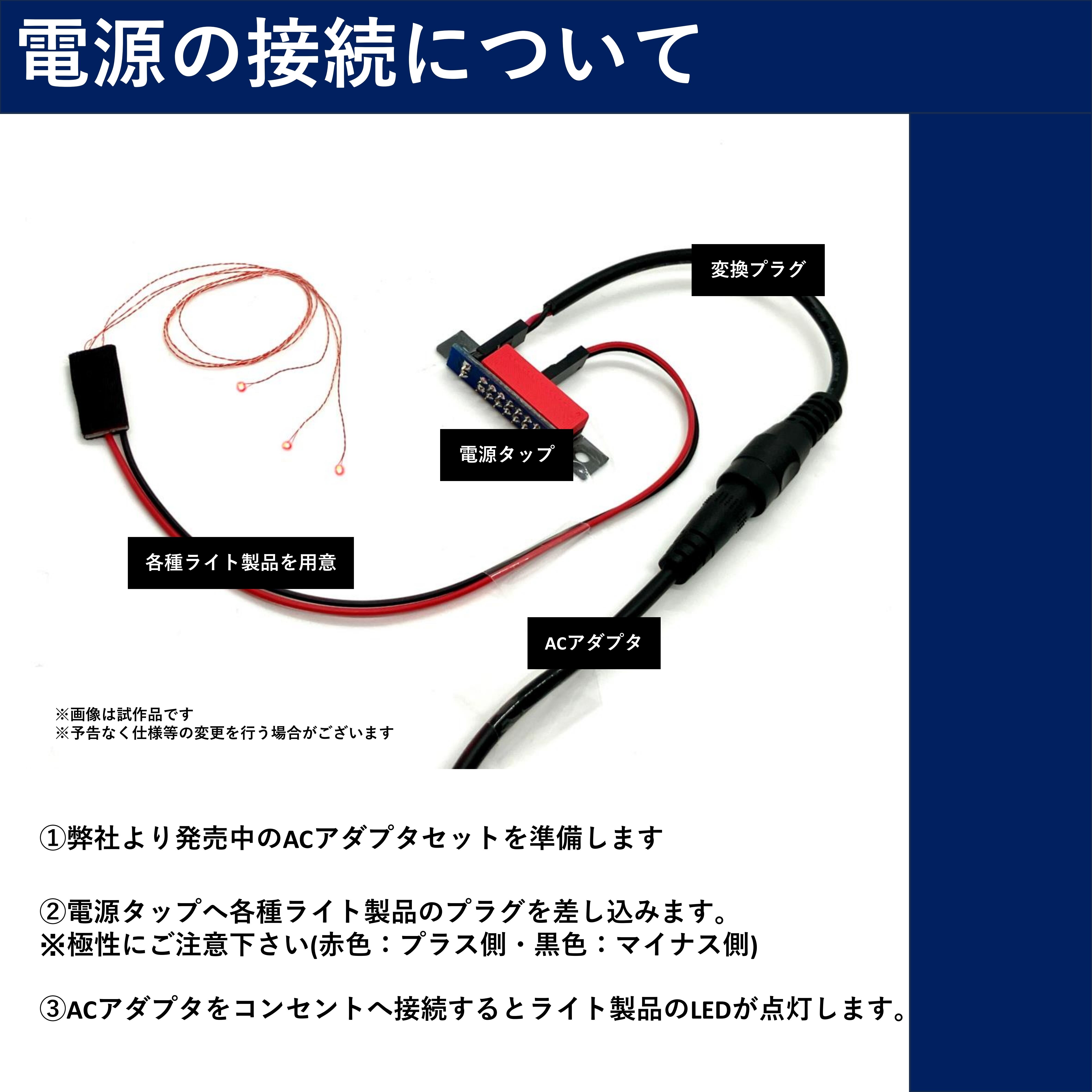

・電源：DC12V1A(1A以上の電流は使用しないで下さい)
・基板サイズ：約1㎝(縦)×2㎝(横)
・電源プラグ：20㎝(長さ)

■ご注意
・説明書は同封しません。画像の取り付け例を参考して下さい。
