火室キット【蒸気機関車火室再現用】

¥4,180 税込

なら手数料無料の翌月払いでOK

別途送料がかかります。送料を確認する

■製品について
・蒸気機関車に搭載されている火室の炎を再現できる電飾用キットです。

★動画にて組み込み例をご紹介中です↓↓
https://www.youtube.com/watch?v=AO4E2AUCvgY

■製品仕様について

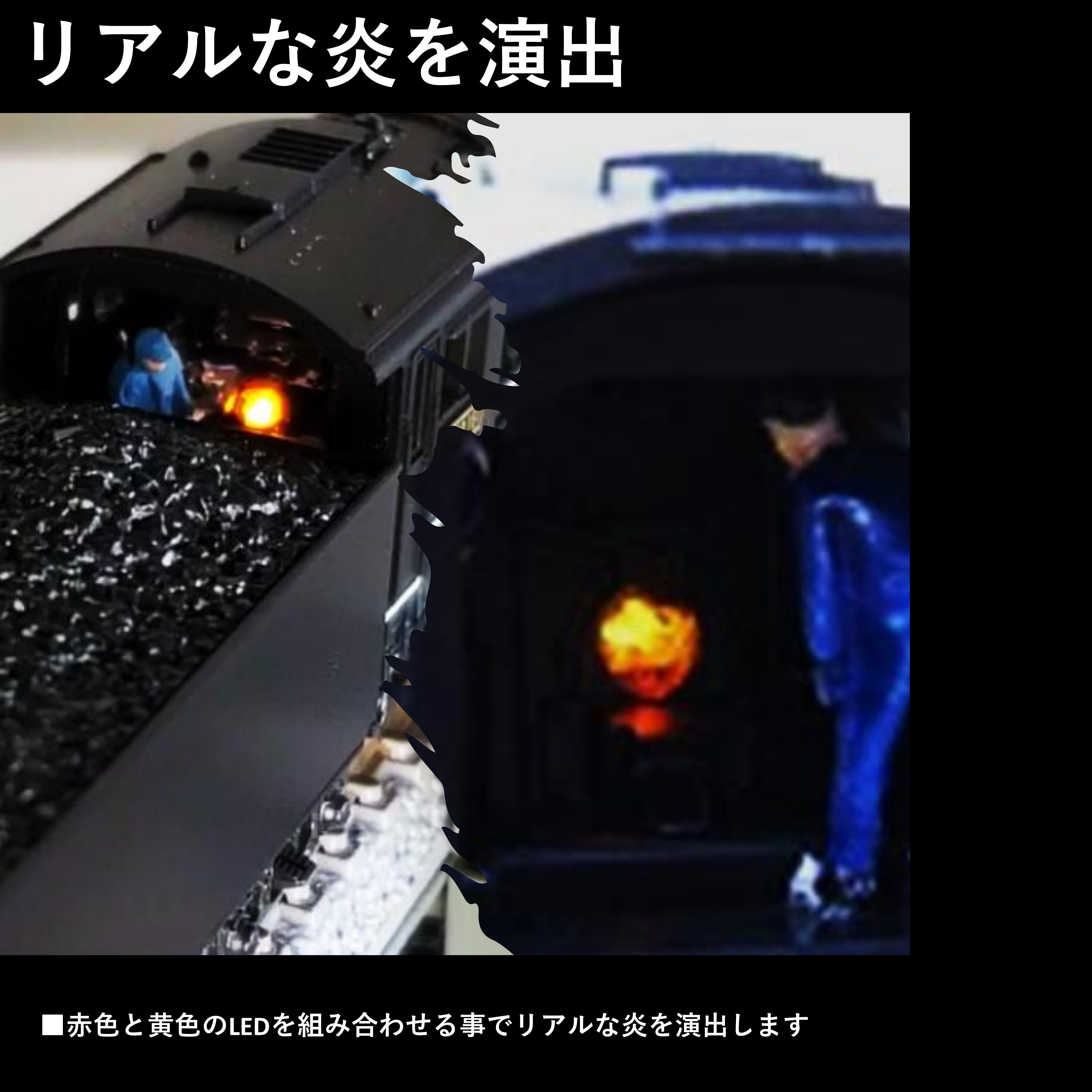

・赤色と黄色の2つのチップライトハーネスを使用しリアルな炎を再現しています。
・マイコン制御により火室の開閉を再現しています。

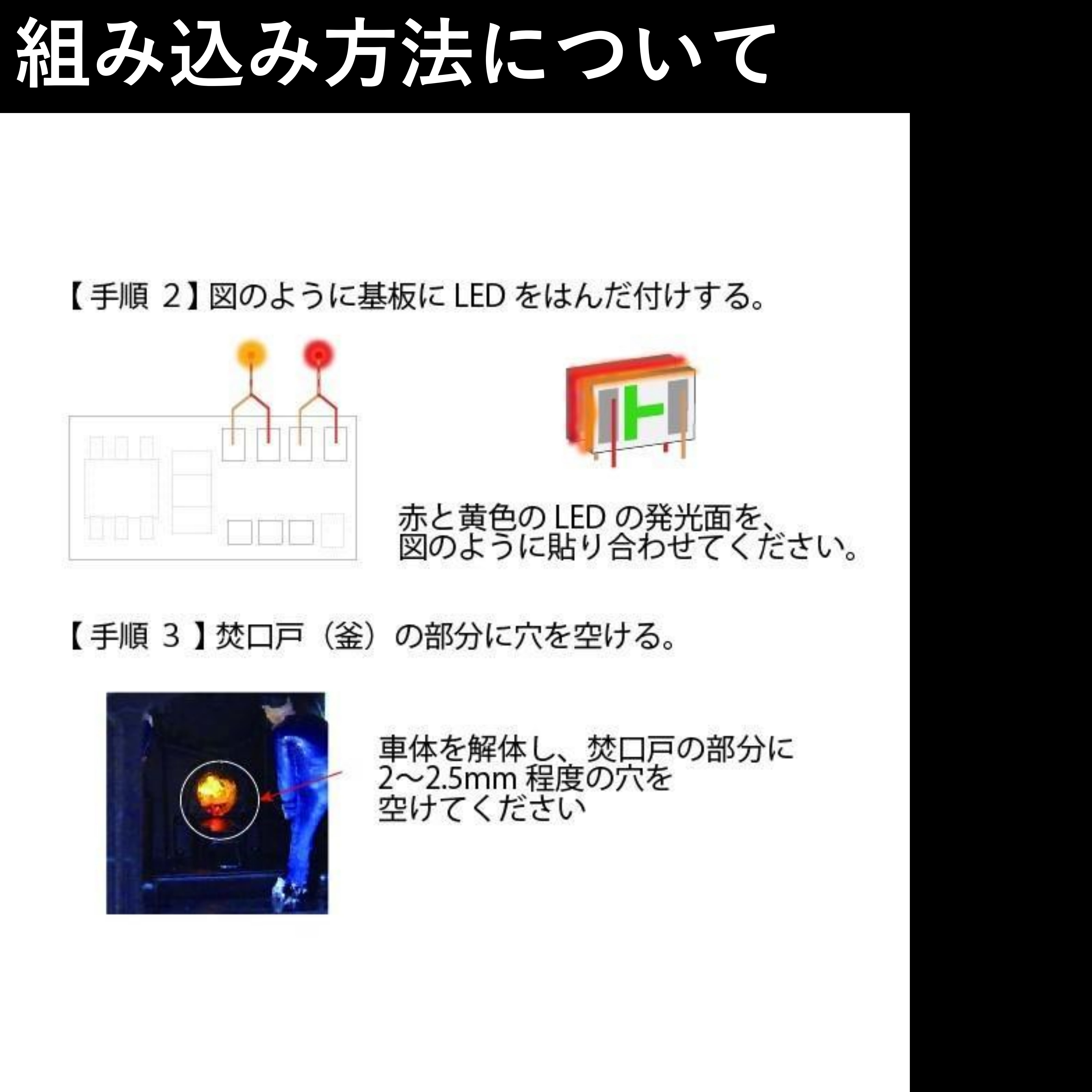

・基板とチップライトハーネスの接続にははんだ作業が必要です。
・本製品の電源は車両側のライトユニット基板などを使用します。(極性はなしです)

■製品構成について
＜チップライトハーネス1005＞
※本製品は赤色と黄色の2つ封入されます。
・LEDサイズ：1.0×0.5mm
・順電圧：3V‐3.2V(白・緑・青・電球色)
・順電圧：2V‐2.2V(赤・黄・黄緑色)
・順電圧：3V‐3.4V(桃色)
・順電流(MAX)：20mA(各色共通)
・ポリウレタン線太さ：0.08mm
・ポリウレタン線長さ：15㎝
＜火室基板＞
・基板単体での販売は不可の為，詳細は記載しておりません。

■ご注意
・初期不良の確認のため車両へ組み込む前にライトハーネスを基板へ接続し，レール給電等で点灯テストをしてください。
・極細のポリウレタン線を使用しております。断線には十分ご注意下さい。
