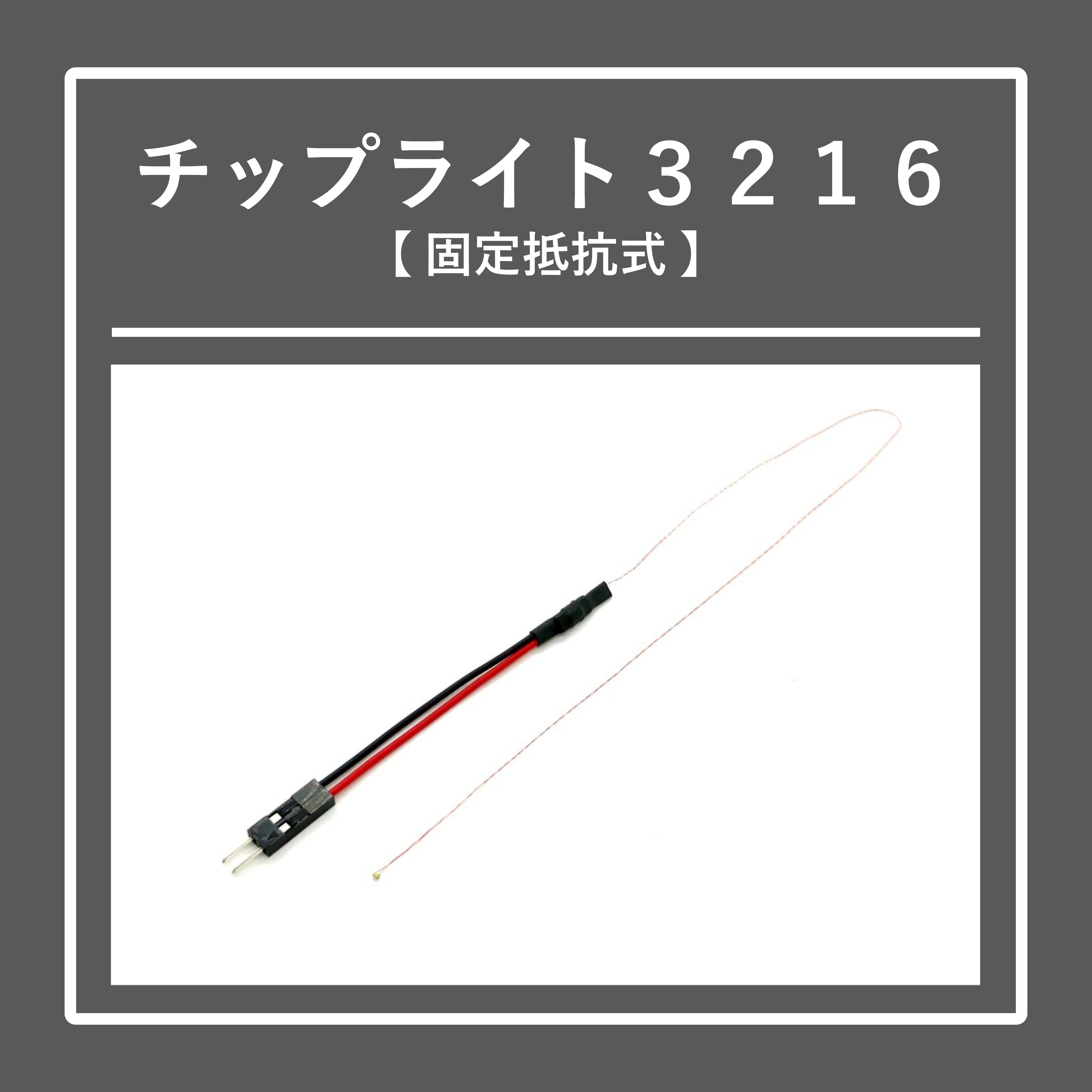

チップライト3216【固定抵抗式】

¥286 tax included

Using  ¥90  / 3 installments

Shipping fee is not included. More information.

This item can be shipped outside of Japan.

■製品について
・はんだ作業なし。別売りの電源タップへ差し込むだけでライト点灯が行えます。
・チップLEDサイズは3.2㎜×1.6㎜です。

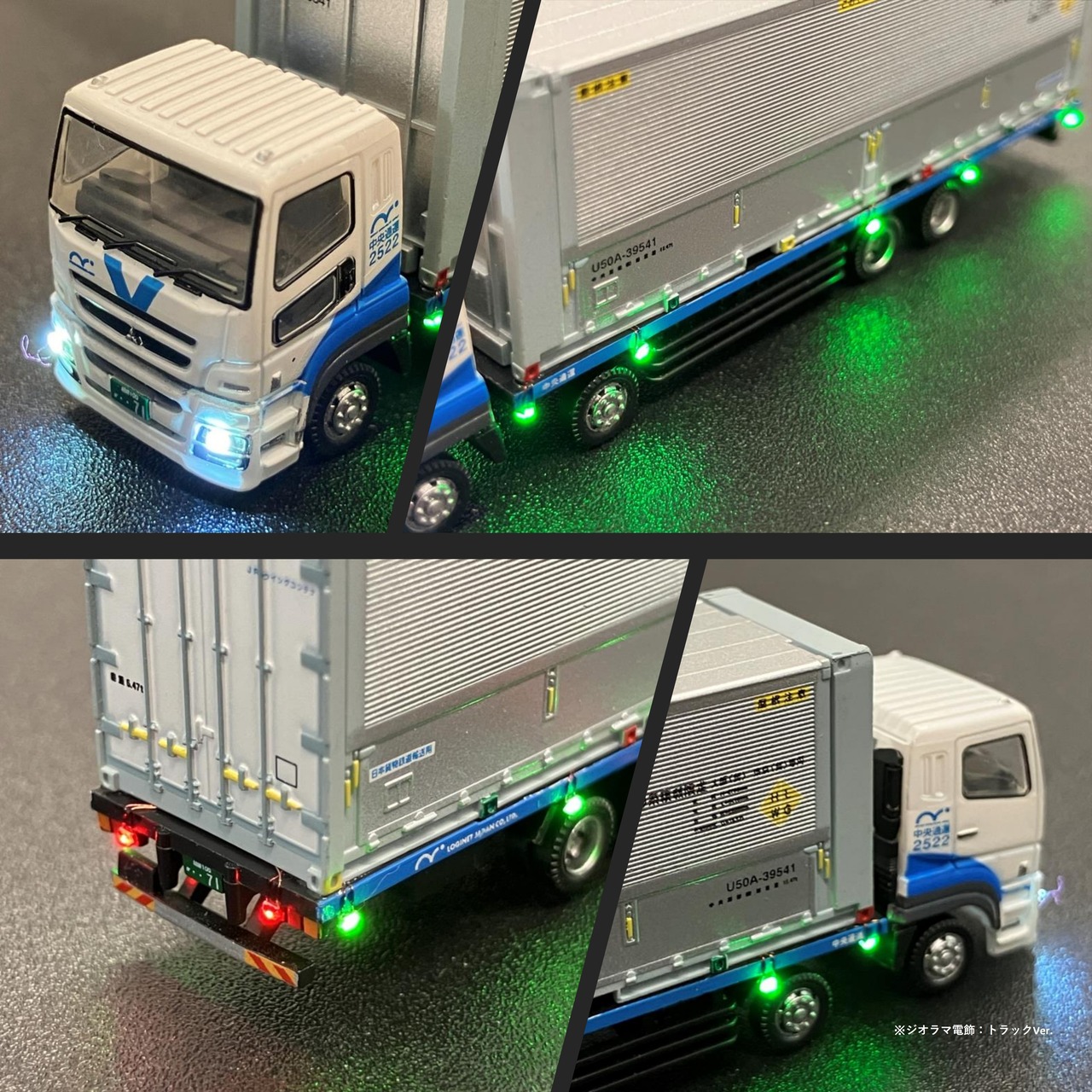

・今まで表現しきれなかった細部の光の表現が可能となり,ジオラマや模型の完成度が飛躍的に高まります。

■仕様について

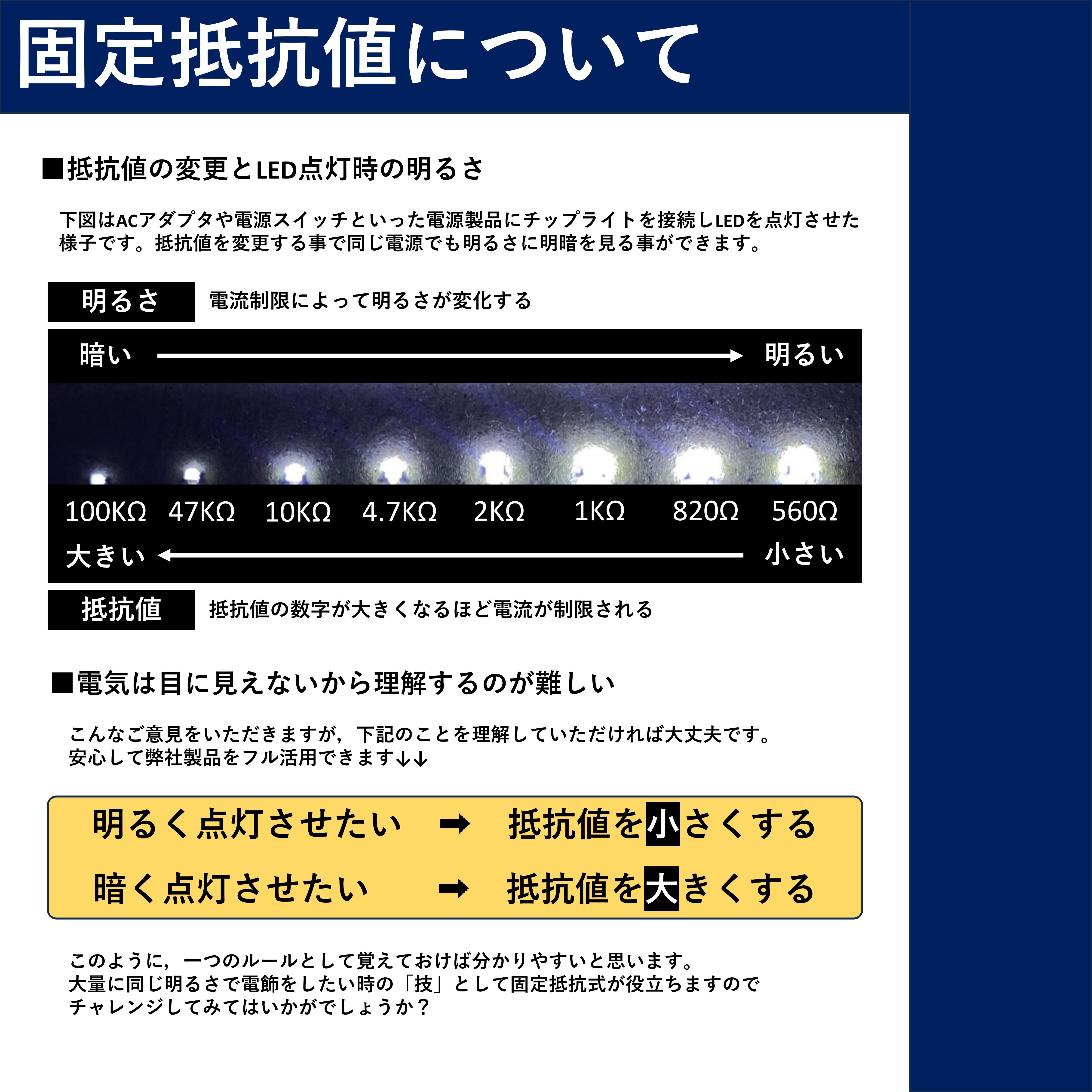

・固定抵抗値によって明るさの強弱を変化させる事ができます。(画像参照)
・ポリウレタン線の全長は25㎝と50㎝の選択式です。
・ポリウレタン線の太さは1本あたり0.08㎜と0.14㎜の選択式です。
・製品構成上,ポリウレタン線と配線(赤黒線)の接続が必要になりますが,この接続部分には専用基板(中継基板)を設計。はんだ付け後,伸縮チューブにて絶縁処置を行っていますのでショートの心配はございません。

■製品構成について
<チップライトハーネス3216>

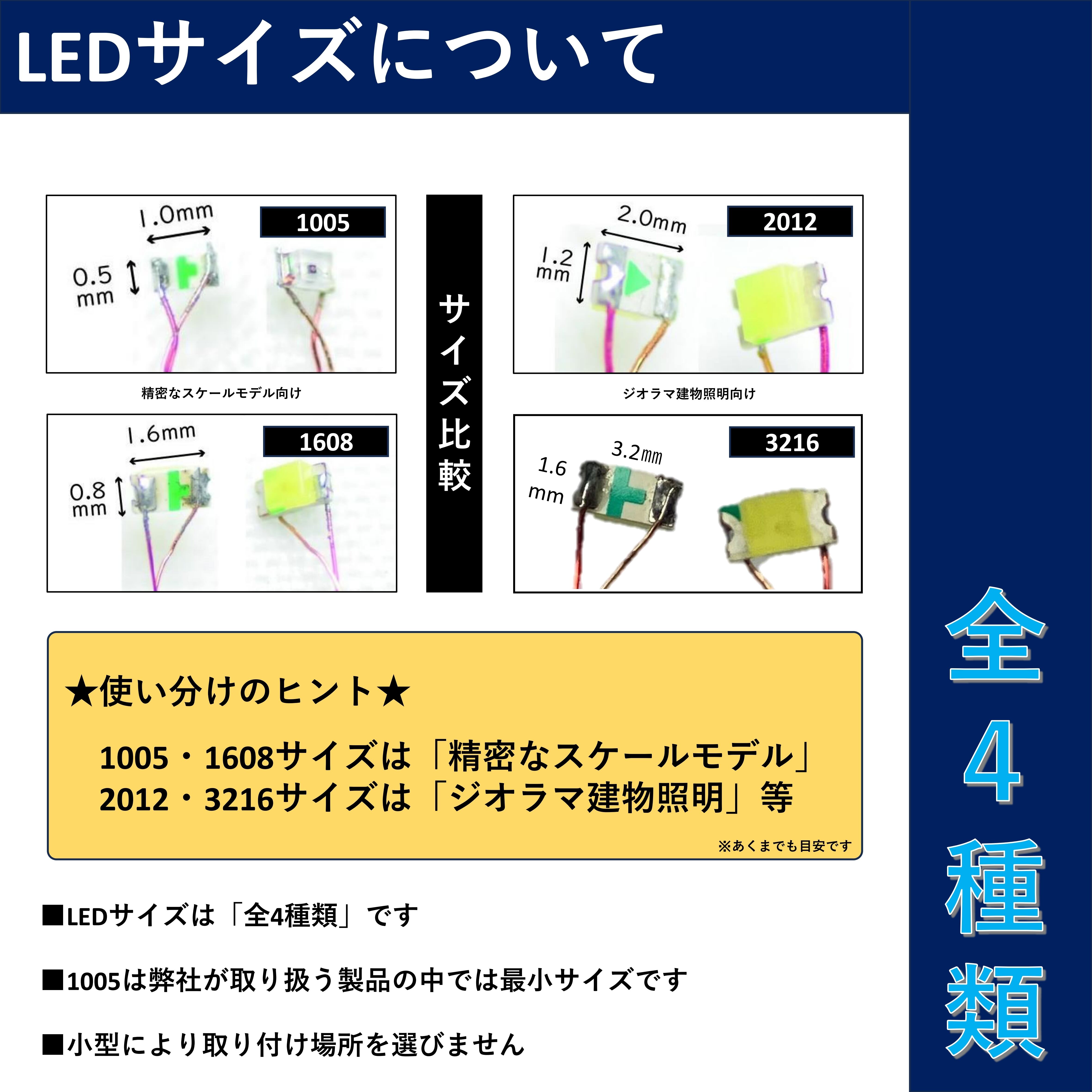

・LEDサイズ:3.2×1.6mm
・LED発光色:画像参照
・順電圧:3V‐3.2V(白・緑・青・電球色)
・順電圧:2V‐2.2V(赤・黄・黄緑色)
・順電圧:3V‐3.4V(桃色)
・順電流(MAX):20mA(各色共通)
・ポリウレタン線太さ:0.08/0.14㎜選択式
・ポリウレタン線長さ:25/50㎝選択式

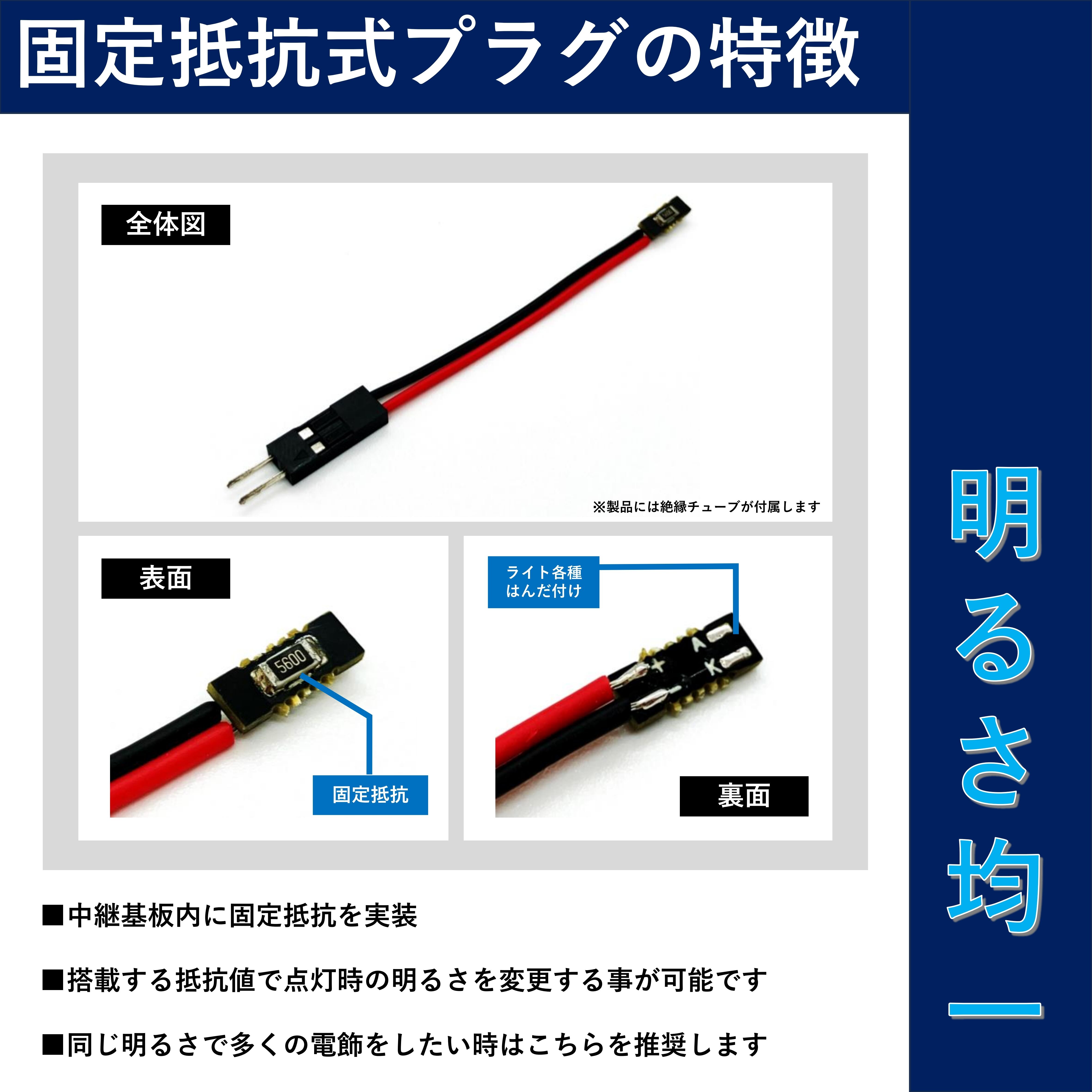

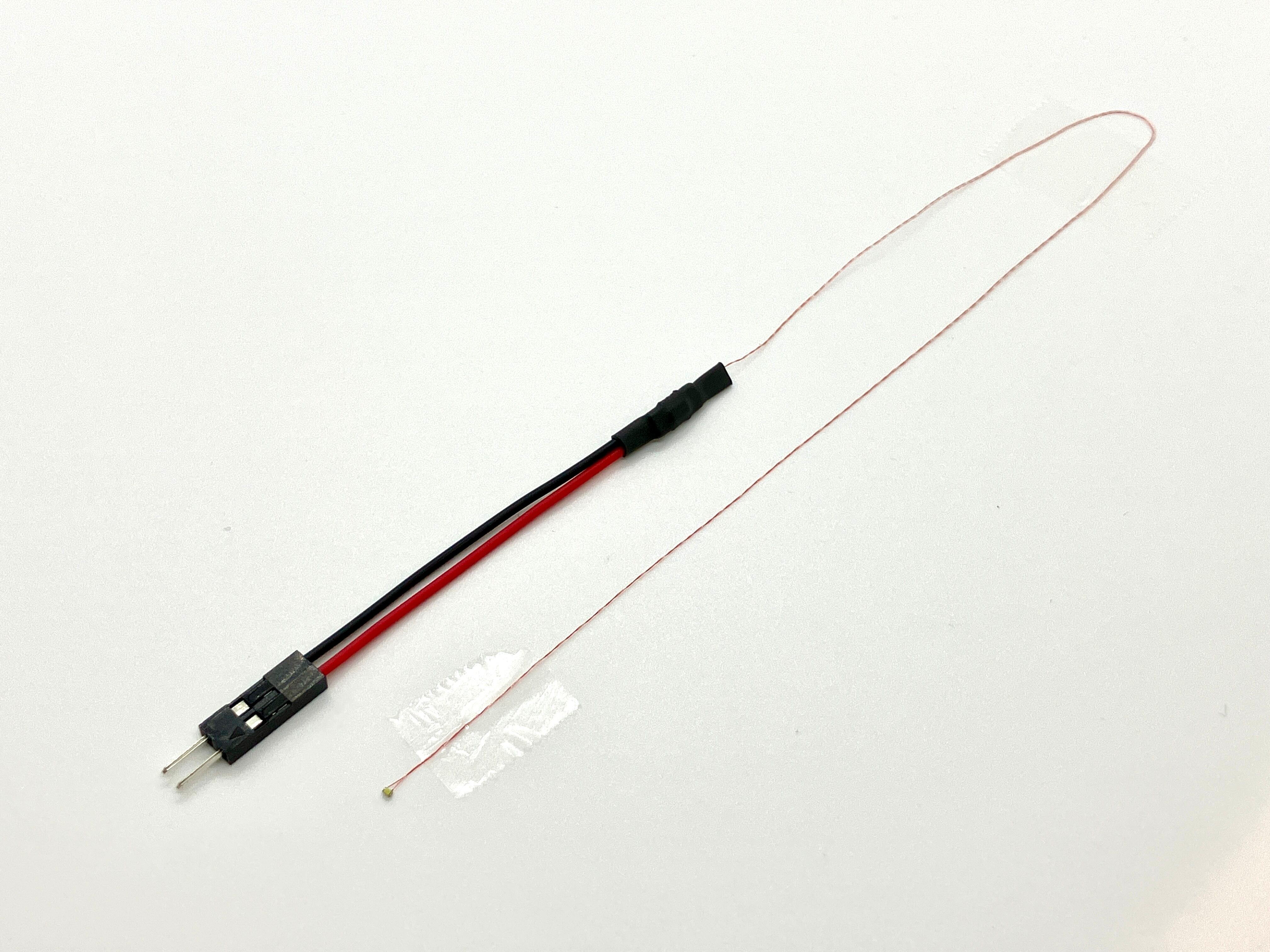

<固定抵抗式プラグ>
全長:約100mm(中継基板・電源線含む)
中継基板長さ:約10㎜(幅:4㎜)
電源線長さ:約90㎜(ピン含む)
固定抵抗値:選択式

■ご注意
・初期不良の確認のため,組み込む前に点灯テストをしてください。
・点灯テスト時は別売りのACアダプタや電源スイッチなどで行って下さい。
・極細のポリウレタン線を使用しております。断線には十分ご注意下さい。

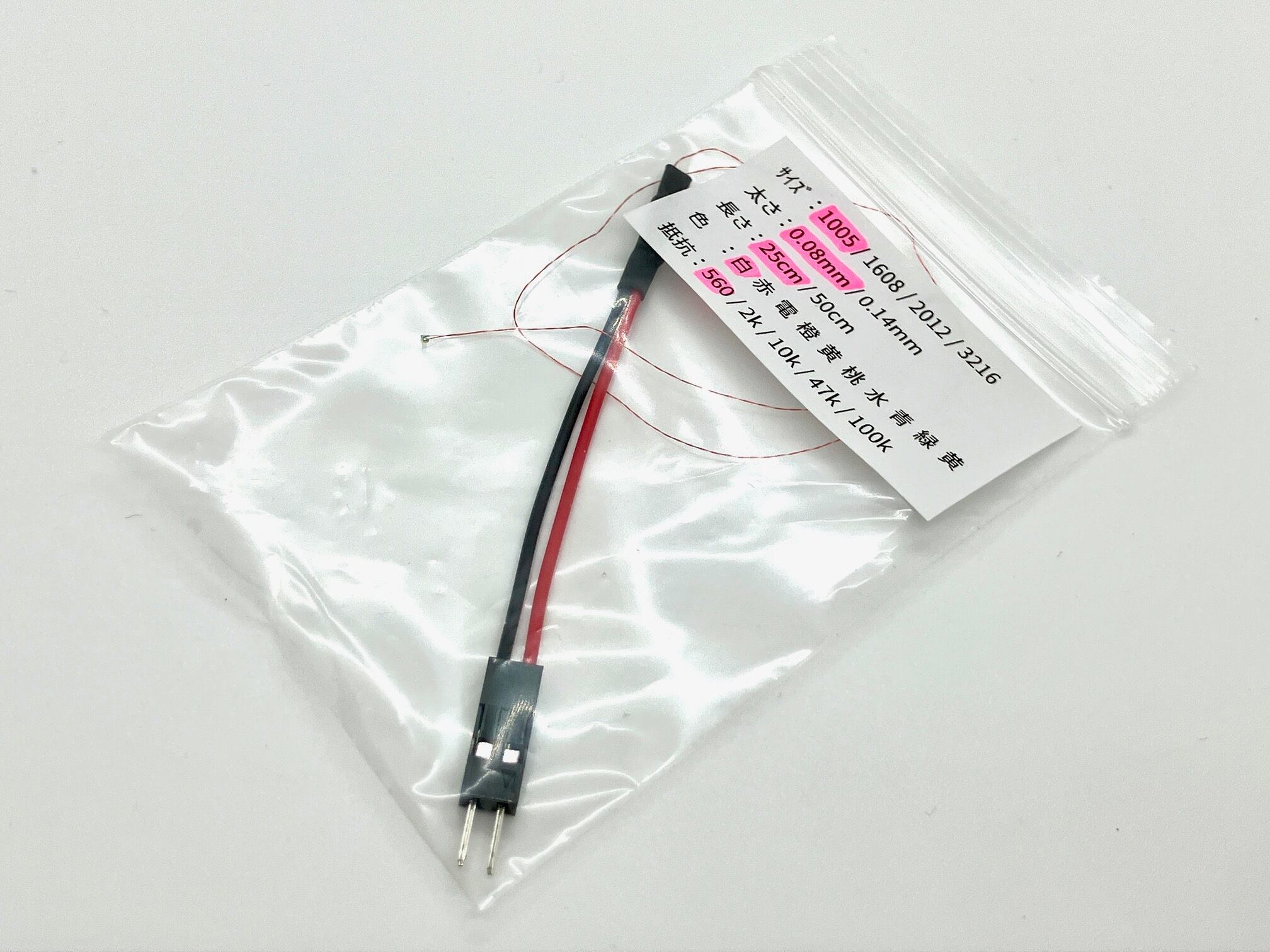

■ご購入の際は,ポリウレタン線の細さとポリウレタン線の長さ,固定抵抗値の選択をお願い致します。
★購入方法
①「種類を選択する」ボタンで,発光色を選択して下さい。
②ポリウレタン線の細さを選択する欄の「選択なし」ボタンで,0.08㎜か0.14㎜を選択して下さい。
③ポリウレタン線の長さを選択する欄の「選択なし」ボタンで,25㎝か50㎝を選択して下さい。
④抵抗値を設定する欄の「選択なし」ボタンで,お好みの抵抗値を選択して下さい。
⑤最後に「カートに入れる」ボタンを押して決済を行って下さい。
